Fibrotor ER

Fibrotor ER

Producent: Fibro

FIBROTOR ER to precyzyjny standard wśród stołów obrotowych przeznaczonych do dużych obciążeń. Maksymalna standaryzacja stołu indeksującego FIBROTOR® ER powoduje, że jest on szczególnie atrakcyjny cenowo i niezwykle szybko gotowy do użycia. Pod względem wydajności nie ustępuje w żaden sposób FIBROTOR® EM, poza dokładnością części. Może być stosowany poziomo i pionowo i jest najlepszym rozwiązaniem do standardowych zastosowań.

Okrągły stół posiada:

Napęd krzywkowy
Krótkie czasy przejścia między pozycjami
Łatwe sterowanie
Stałe indeksowanie

Korzyści w skrócie:

Kompaktowa, ergonomiczna konstrukcja
Dokładność indeksowania w sekundach kątowych: ± 20" - ± 60"
Dopuszczalne obciążenie osiowe : 4000 N - 70000 N
Dopuszczalna średnica na blacie: 1000 N - 25000 N

Dane techniczne (metryczne)

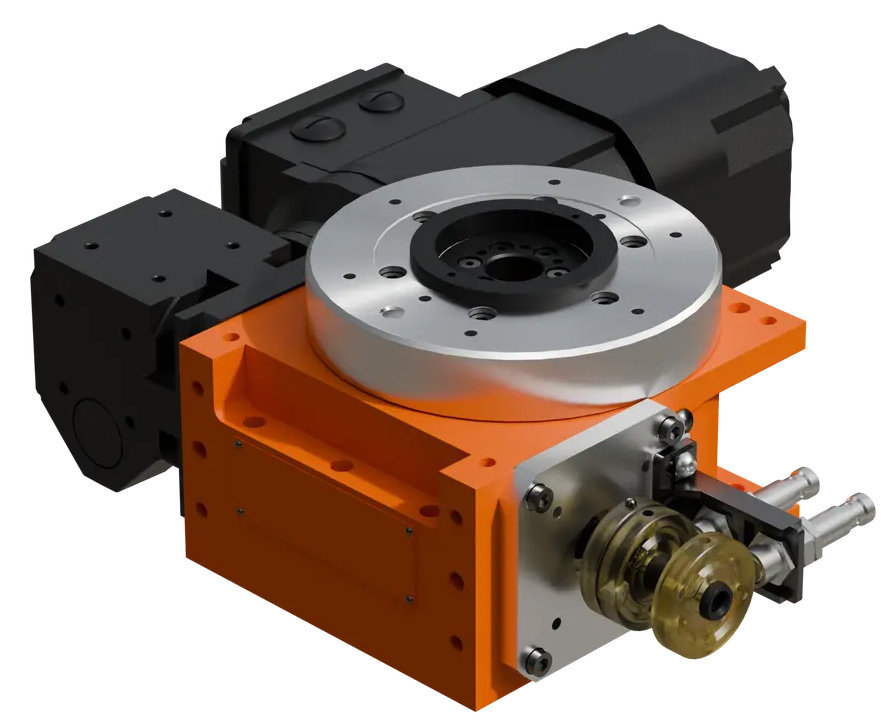

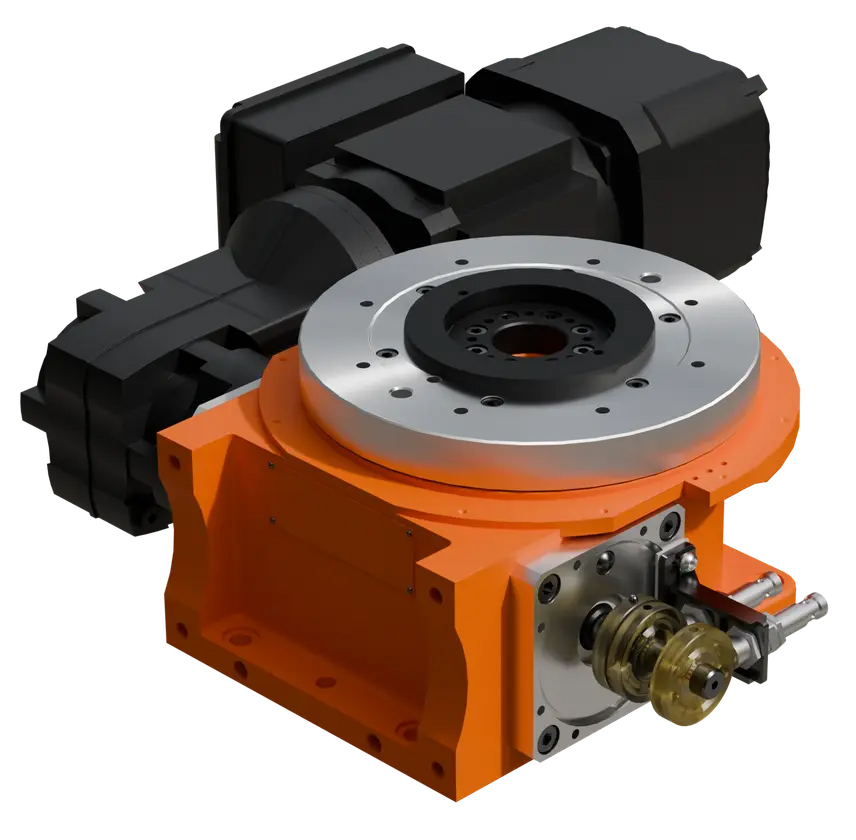

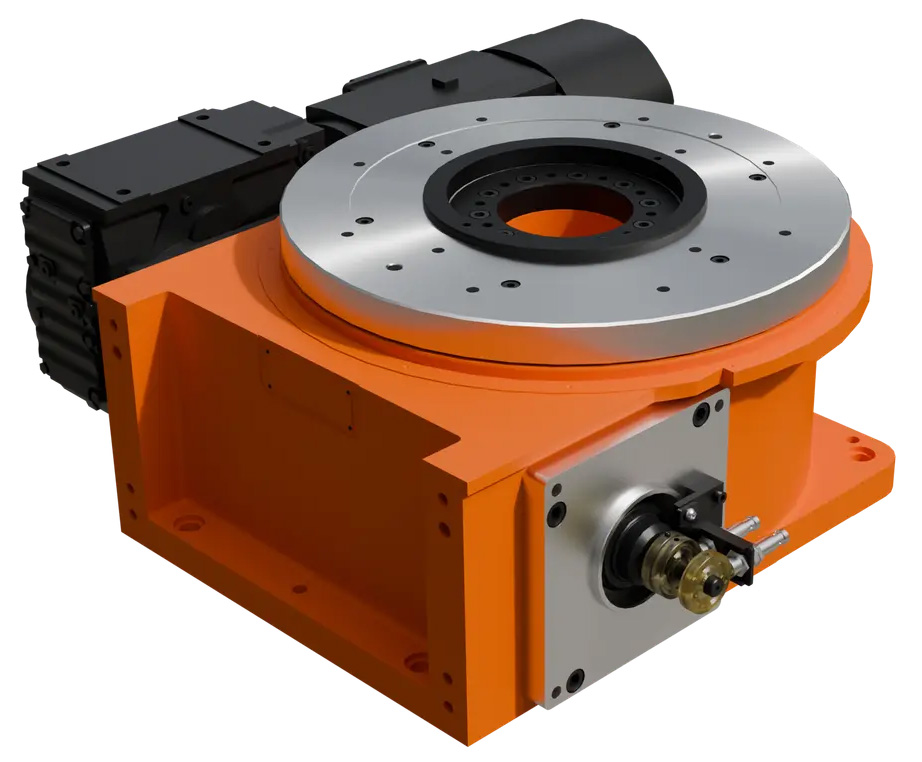

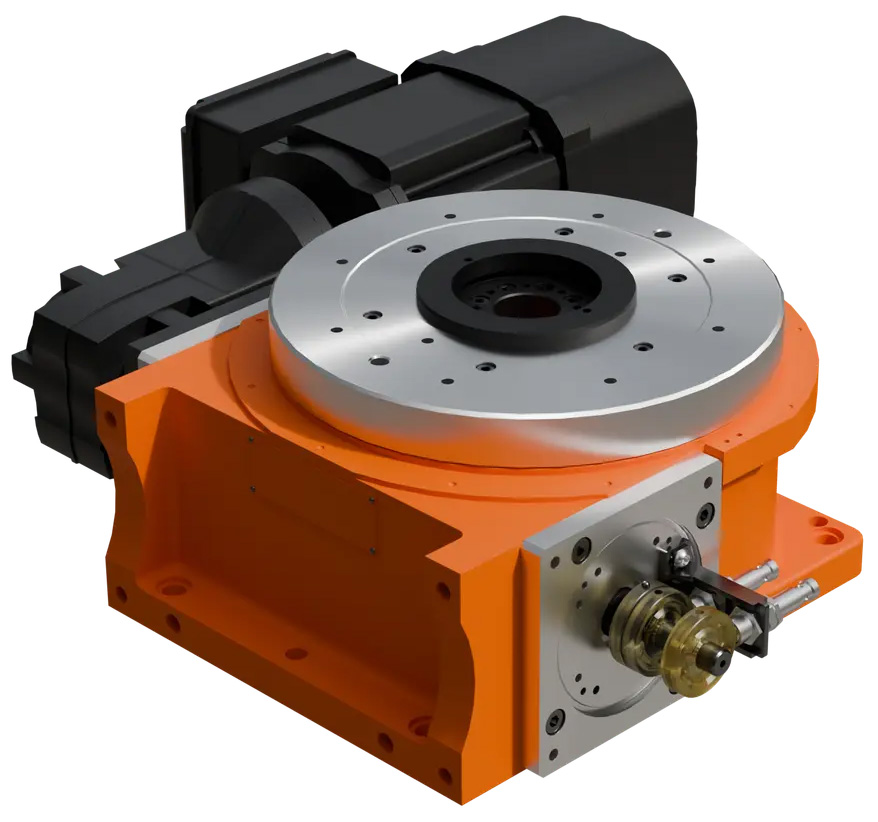

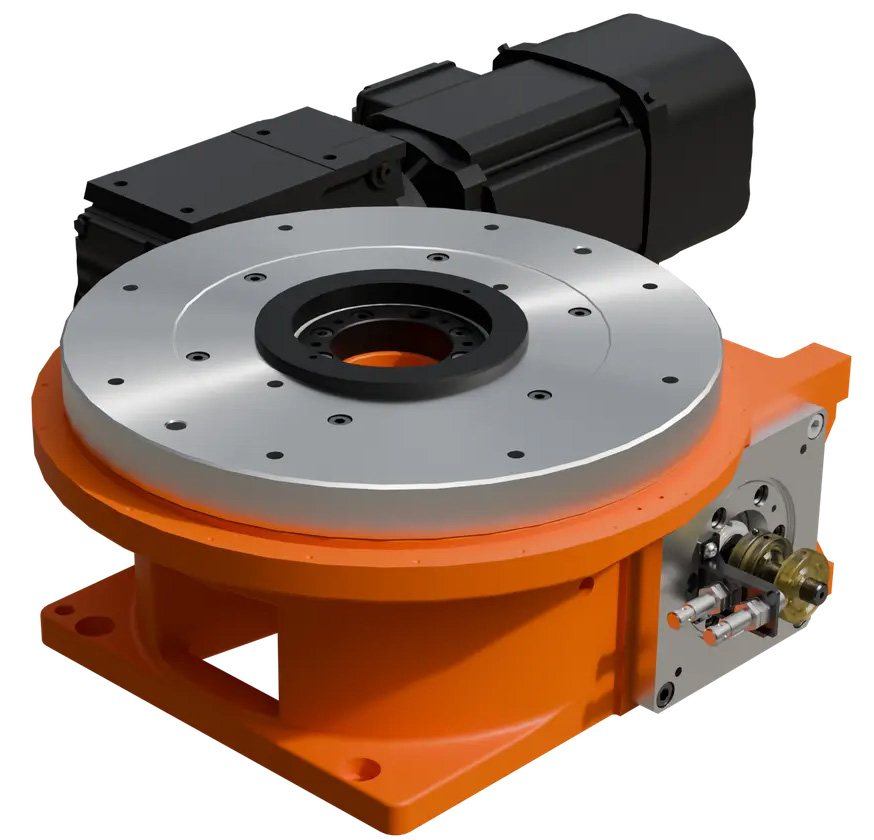

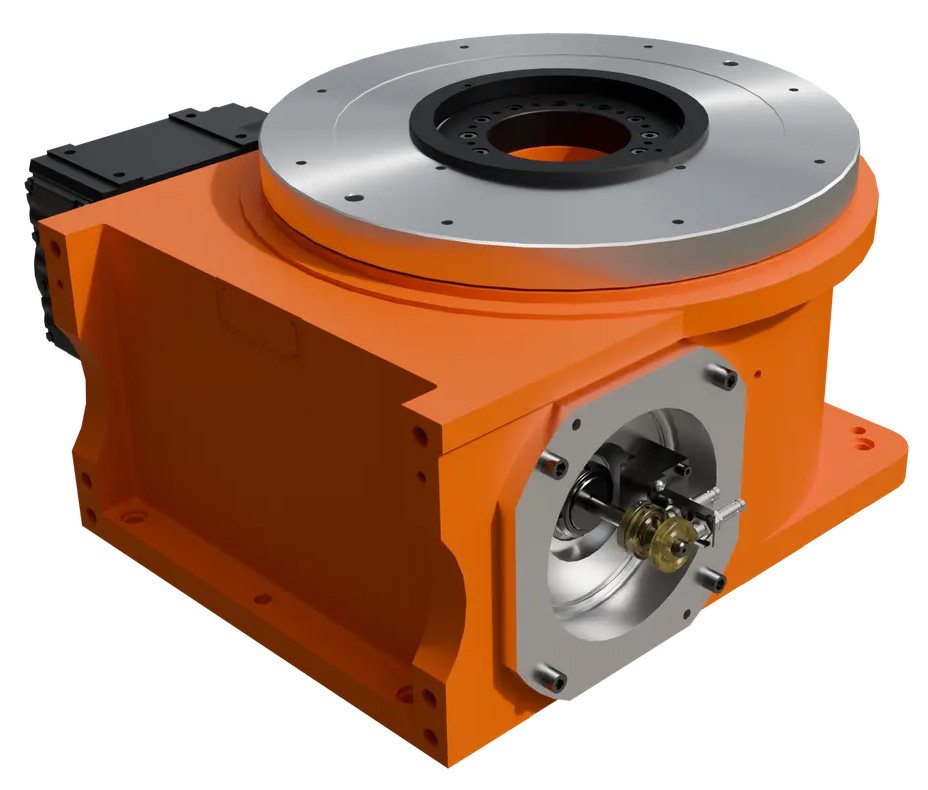

Model	ER.10	ER.11	ER.12	ER.13	ER.14	ER.15	ER.16	ER.17
Dane techniczne
Obciążenie osiowe	4 000 N	8 000 N	12 000 N	16 000 N	20 000 N	25 000 N	32 000 N	70 000 N
Obciążenie promieniowe	1 000 N	3 500 N	8 000 N	10 000 N	12 500 N	15 000 N	20 000 N	25 000 N
Dokładność indeksowania w sekundach kątowych	± 60	± 40	± 35 ± 40	± 30 ± 35	± 25 ± 30	± 20 ± 25	± 20 ± 25	± 20 ± 25
Moc silnika	0,12 kW	0,12 - 0,18 kW	0,12 - 0,37 kW	0,12 - 0,55 kW	0,09 - 0,18 kW	0,25 - 1,5 kW	0,37 - 2,2 kW	0,55 - 3,0 kW
Średnica blatu stołu	Ø 100 mm	Ø 160 mm	Ø 220 mm	Ø 280 mm	Ø 350 mm	Ø 410 mm	Ø 460 mm	Ø 558 mm
Średnica otworu centralnego	Ø 10 mm	Ø 22 mm	Ø 35 mm	Ø 35 mm Ø 70 mm	Ø 70 mm	Ø 70 mm	Ø 110 mm	Ø 130 mm
Dopuszczalna maksymalna średnica montowana na blacie stołu	Ø 520 mm	Ø 800 mm	Ø 1 000 mm	Ø 1 400 mm	Ø 1 800 mm	Ø 2 000 mm	Ø 2 400 mm	Ø 2 800 mm
Waga	ca. 12 kg	ca. 20 kg	ca. 35 kg	ca. 70 kg	ca. 120 kg	ca. 150 kg	ca. 220 kg	ca. 450 kg
