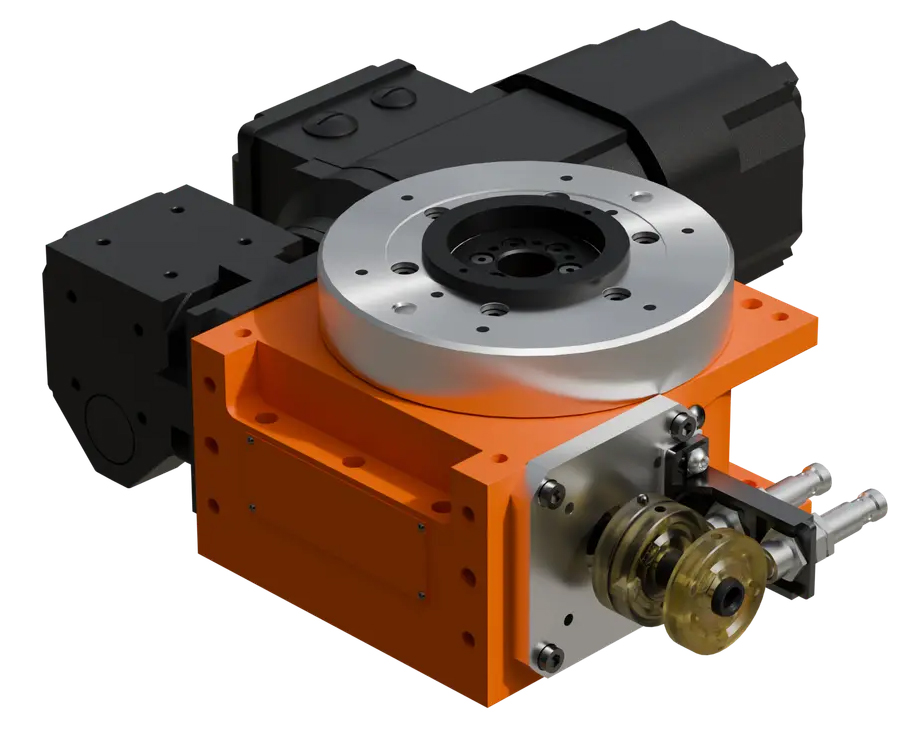

Stół Fibrotor EM.11

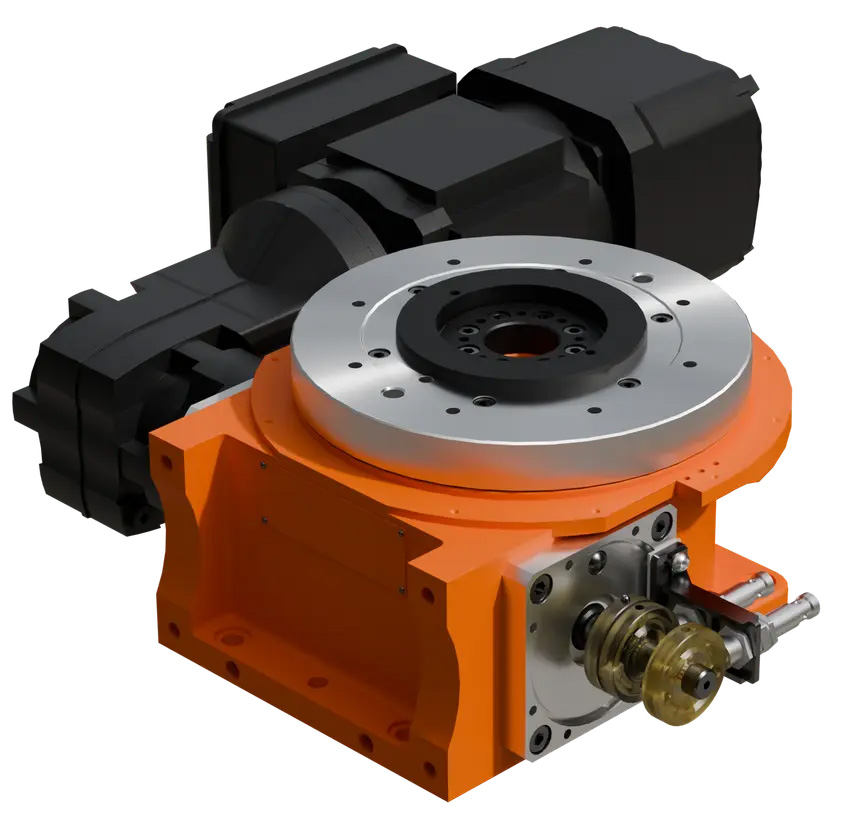

Stół Fibrotor EM.12

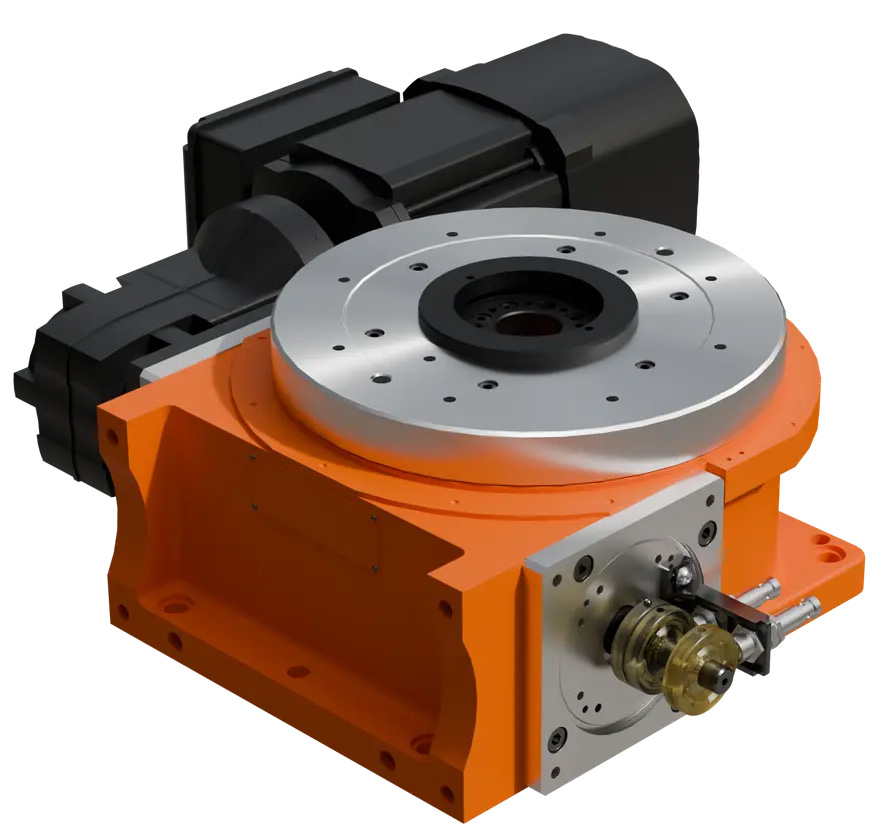

Stół Fibrotor EM.13

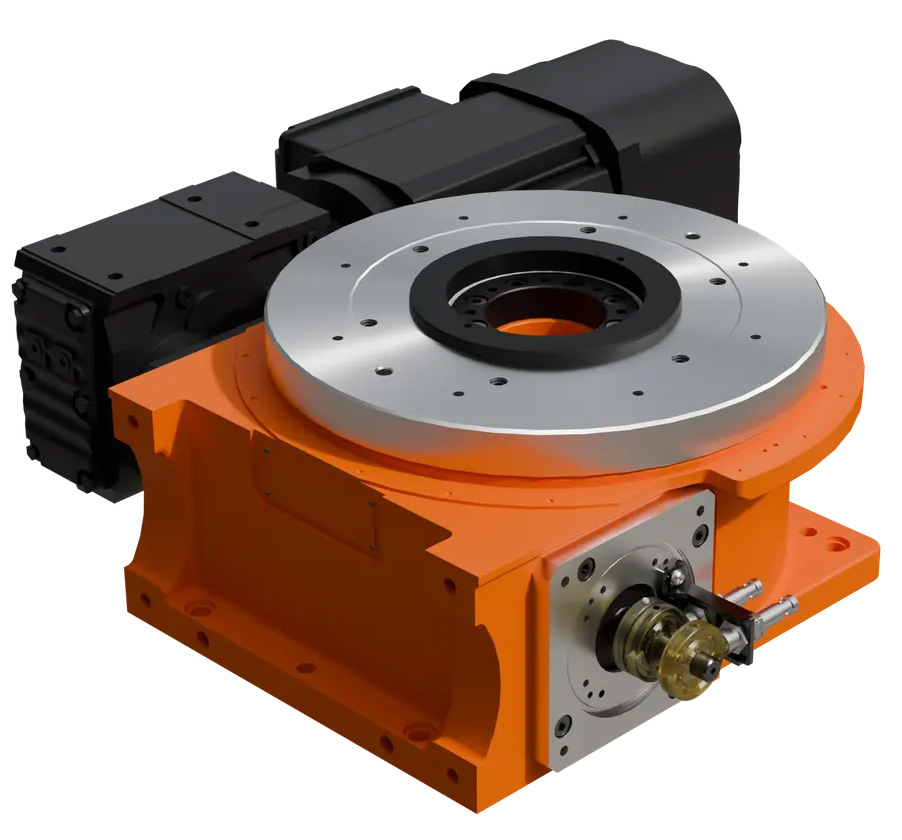

Stół Fibrotor EM.14

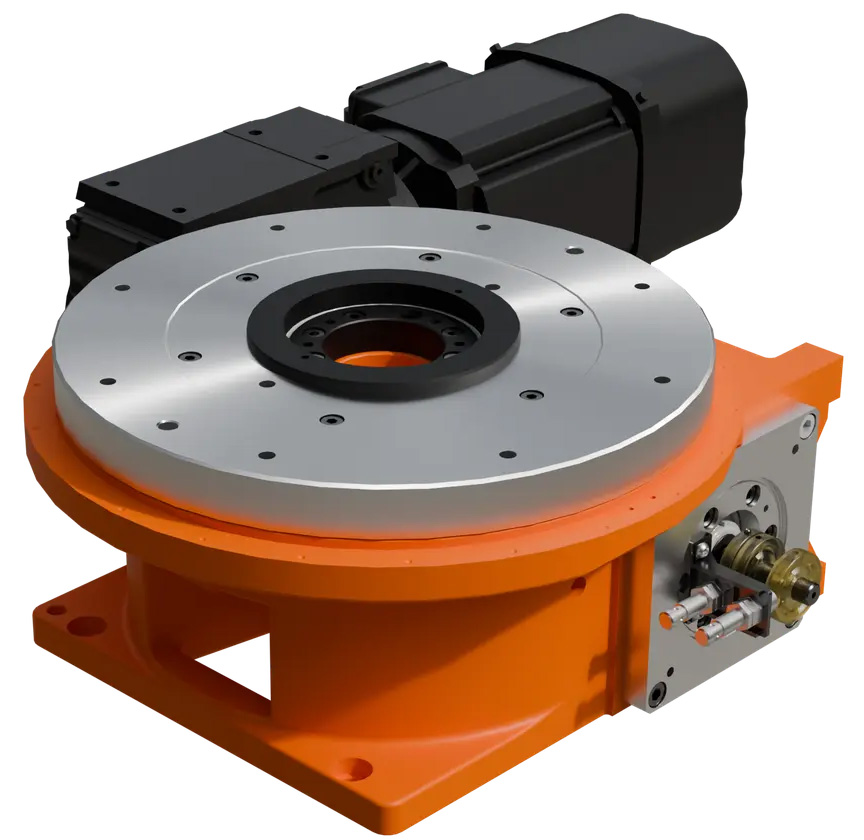

Stół Fibrotor EM.15

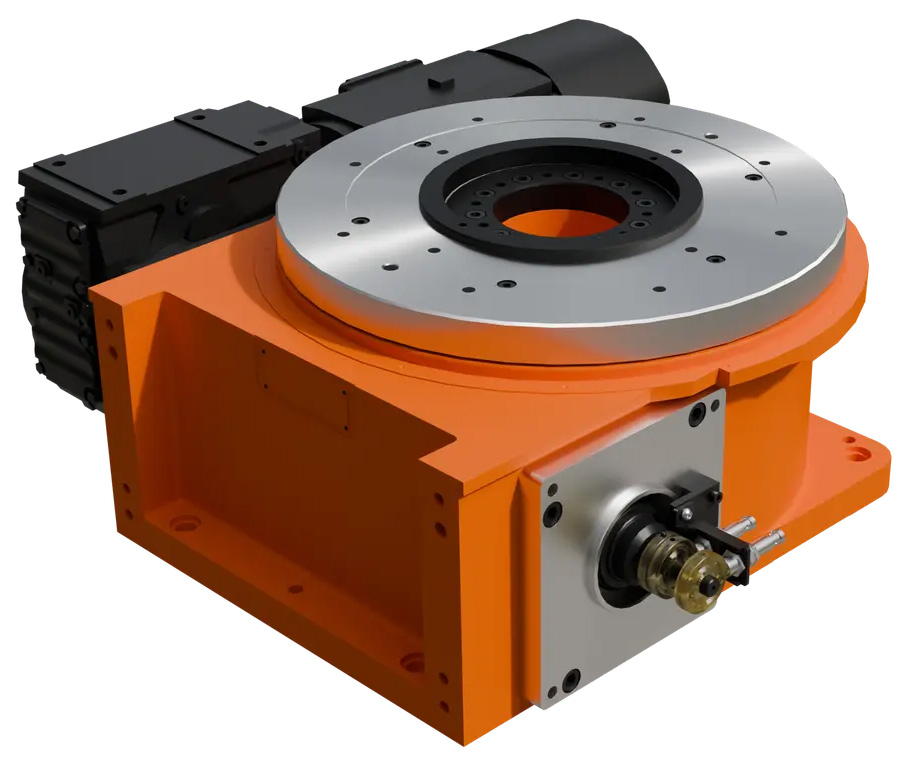

Stół Fibrotor EM.16

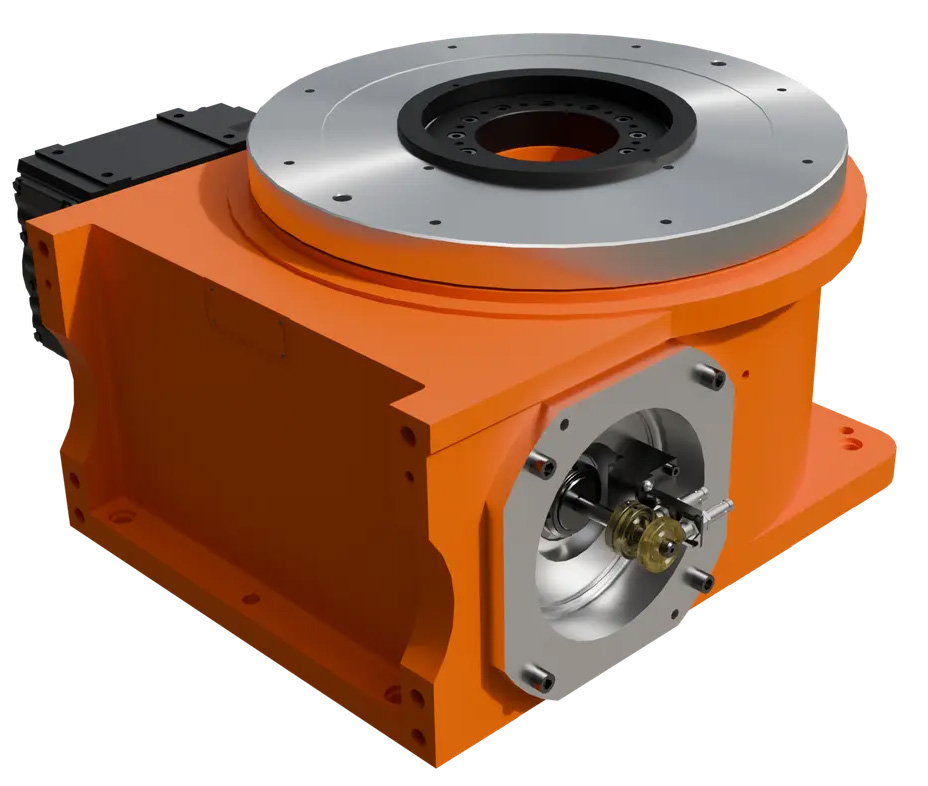

Stół Fibrotor EM.17

Fibrotor EM

Producent: Fibro

FIBROTOR EM to precyzyjny standard wśród stołów obrotowych przeznaczonych do dużych obciążeń. Idealny stół indeksujący do specjalistycznych zastosowań. Dzięki swojej wszechstronności doskonale nadaje się do niestandardowych rozwiązań. Może być stosowany zarówno poziomo, jak i pionowo, a dzięki wysokiej dokładności indeksowania zapewnia najwyższy poziom precyzji.


Okrągły stół posiada:

  • napęd krzywkowy
  • krótkie czasy przejścia między pozycjami
  • łatwe sterowanie
  • stałe indeksowanie

Korzyści w skrócie:

  • dokładność indeksowania w sekundach kątowych: ± 10" - ± 40"
  • dopuszczalne obciążenie osiowe: 4000mm - 70000mm
  • dopuszczalne obciążenie promieniowe: 1000 - 25000 mm
  • kompaktowa, ergonomiczna konstrukcja
Dane techniczne (metryczne)

Model

EM.10

EM.11

EM.12

EM.13

EM.14

EM.15

EM.16

EM.17
Dane
techniczne
Obciążenie osiowe 4 000 N 8 000 N 12 000 N 16 000 N 20 000 N 25 000 N 32 000 N 70 000 N
Obciążenie promieniowe 1 000 N 3 500 N 8 000 N 10 000 N 12 500 N  15 000 N  20 000 N  25 000 N
Dokładność indeksowania w sekundach kątowych ± 40"
± 50"
± 100"		 ± 25"
± 40"
± 80"

± 18"
± 25"
± 40"

 ± 18"
± 25"
± 35"		 ± 15"
± 22"
± 35"		 ± 12"
± 20"
± 35"		 ± 12"
± 18"
± 30"		 ± 10"
± 15"
± 25"
Moc silnika 0,12 kW 0,12 - 0,18 kW 0,12 - 0,37 kW  0,12 - 0,55 kW  0,09 - 0,18 kW  0,25 - 1,5 kW  0,37 - 2,2 kW  0,55 - 3,0 kW
Średnica blatu stołu Ø 100 mm Ø 160 mm Ø 220 mm Ø 280 mm Ø 350 mm Ø 410 mm Ø 460 mm Ø 558 mm
Średnica otworu centralnego Ø 10 mm Ø 22 mm Ø 35 mm

Ø 35 mm
Ø 70 mm

 Ø 70 mm Ø 70 mm Ø 110 mm Ø 130 mm
Dopuszczalna maksymalna średnica montowana na blacie stołu Ø 520 mm Ø 800 mm Ø 1 000 mm

Ø 1 400 mm

 Ø 1 800 mm Ø 2 000 mm Ø 2 400 mm Ø 2 800 mm
Waga ca. 12 kg ca. 20 kg ca. 35 kg ca. 70 kg ca. 120 kg ca. 150 kg ca. 220 kg ca. 450 kg
